SELBST IST DER MANN - BAUPLAN: Arche Noah 12/2019

Das lateinische Wort arca, von dem sich der Begriff Arche ableitet, bedeutet übersetzt Kasten. Doch unsere Arche ist weit mehr als das! Sie ist ein wunderbares Spielzeug für Kinder und fördert deren Fantasie beim Rollenspiel.

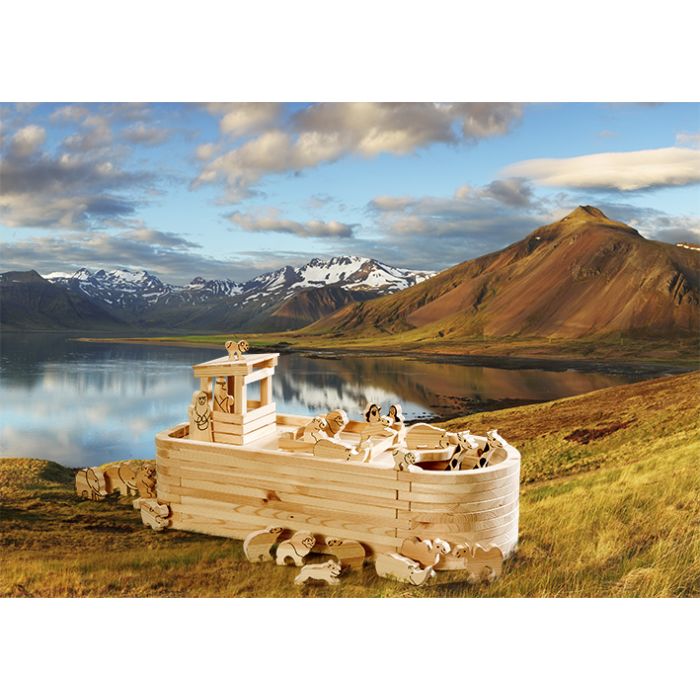

Der Rumpf dieser Arche ist 70 x 30 x 18 cm groß und inklusive Bodenplatte aus insgesamt 10 Lagen 18-mm-Leimholz aufgebaut.

Der Aufbau beginnt auf der Bodenplatte, die einzelnen Außenwand-Ebenen werden aus ineinandergreifenden Einzelbauteilen hochgezogen. Ganz zu Beginn muss auch die Heck- bzw. Achternklappe hergestellt und mit Dübeln klappbar gelagert eingebaut werden. Sie wird mit einem außermittig gebohrten und gesenkten Verschlussknebel geschlossen.

Die Abfallstücke, die beim Zuschnitt der Bug-Bögen anfallen, sollten Sie aufbewahren. Sie können anschließend die Figuren und Tiere der Arche daraus herstellen. Die Schablonen für die Figuren und Tiere sind auf dem Bauplan in Originalgröße abgebildet – am besten fotokopieren Sie diese, schneiden sie aus und übertragen die Konturen auf das Leimholz. Mit der Laub- oder Dekupiersäge schneiden Sie sie dann aus.

Die Deckplatte ist dreigeteilt. Beim Spiel mit der Arche können die Platten übrigens einfach entnommen werden, indem man bei Bug- oder Heckplatte auf die nach innen zeigende Rundung drückt. Die Platten kippen dann ab und können einzeln abgehoben werden. Die Angaben für das Ruderhaus und ein Freigehege für die Tiere gehören ebenfalls zum Bauplan. Der Nachbau ist nicht sehr schwierig, aber wegen der vielen Einzelteile langwierig. Auf diesem Bauplan konnte aus Platzgründen die Schritt-für-Schritt-Anleitung aus „Selbst ist der Mann“ leider nicht abgedruckt werden.

Zeitschrift 2019-12:

https://www.meine-zeitschrift.de/baupl-ne-selbst-ist-der-m-12-2019.html

BAUANLEITUNG:

https://www.selbst.de/bauplan-arche-noah-historisches-schiff-nachbauen-50454.html

Wohin wende ich mich, wenn ich Fragen habe?

An unserem Leser-Telefon (0221/7709-6508) geben wir Antworten: Dienstag und Donnerstag von 10.00 bis 13.00 Uhr; telefonische Bestellungen sind nicht möglich.
Fragen können Sie auch gerne per E-Mail an uns richten:
leserservice-selbst@bauermedia.com

CHECKLISTE:

• SCHWIERIGKEIT: Mäßig schwierig. Wer Probleme mit der Oberfräse hat, kann die Fasen auch mit der Feile anlegen.
• WERKZEUGE: Stichsäge, Oberfräse, Handkreissäge, Exzenterschleifer, (Ständer-)
  Bohrmaschine, Gehrungssäge, Dekupiersäge, Feile, Zwingen
• ZEIT: Etwa 3-4 Tage zzgl. Trockenzeit
• KOSTEN: Komplett etwa 80 Euro
